O pátio é composto por 08 motogeradores: 85 x 23 m: Sete + Um (7+1) Geradores Síncronos de 1.638 kVA, 0,48 kV, 1800 rpm, 60 Hz, fator de potência 0,9, de fabricação da Caterpillar

✓ Pátio de manobras para implantação da base de descompressão e instalação dos equipamentos – 40 x 40 m;

✓ Uma sala em alvenaria para o painel elétrico – 2 x 2 m, dentro da Pátio de Manobras;

✓ Uma sala em alvenaria para operação – 4 x 4 m, dentro da Pátio de Manobras;

✓ Estrutura de contêiners para refeitório, sanitários, escritório, sala de controle, almoxarifado, oficina e ferramentaria – 17 X 12 m; e

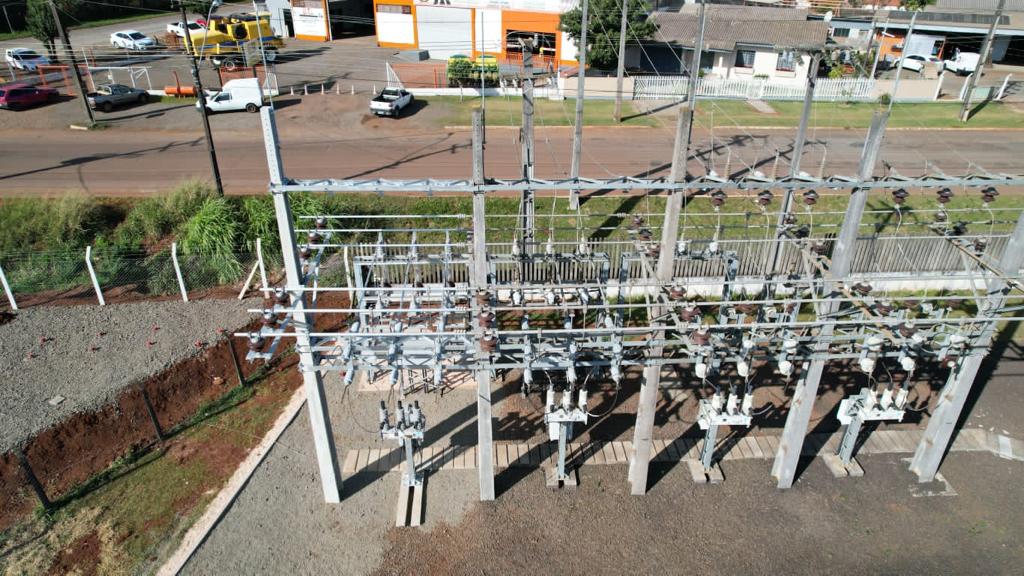

✓ Uma subestação elevadora de tensão de 13,8 para 34,5 kV – 26 x 40 m.

No processo de geração compacta de energia elétrica do PBB I, o gás natural a ser utilizado será proveniente dos poços do Campo de Barra Bonita de propriedade e concessão do empreendedor. O gás natural será comprimido e transportado via caminhão por aproximadamente 28 km até o PCHA Projeto Barra Bonita | 75

Projeto Barra Bonita: toda a operação é integrante do processo de requerimento de Licença de Operação de Regularização – LOR junto ao IAT, protocolo nº 18.417.486-3.

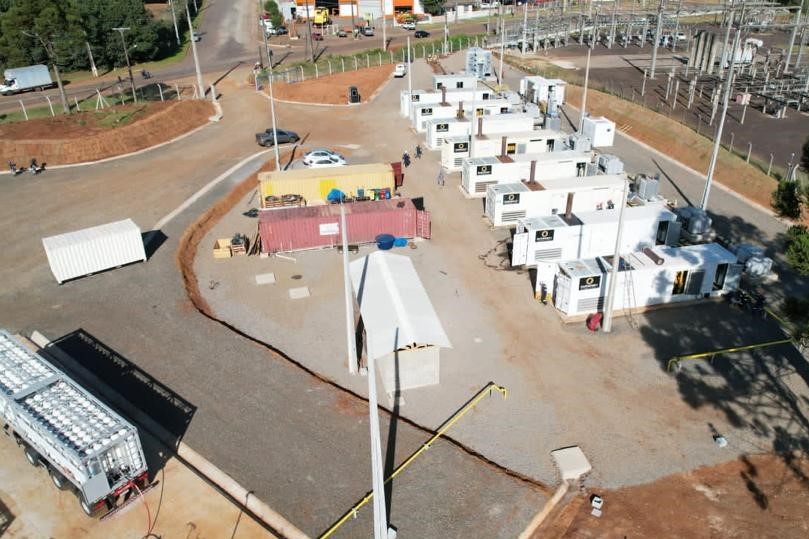

Ao chegar no local previsto para o Projeto Barra Bonita, o gás natural passará por descompressão e será direcionado para o pátio composto por 8 motogeradores, sendo que para operação está prevista a utilização de sete motogeradores, ficando um sobressalente para eventualidades. Na sequência, através da subestação elevadora de tensão passará de 13,8 kV para 34,5 kV e ligado diretamente ao Bay da SE Pitanga 138 kV através de um conjunto de dutos com cerca de 40 metros.
